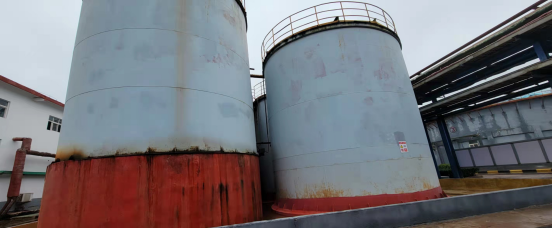

某公司化清槽投入使用已15年，槽体焊缝由于受到碱腐蚀的作用，槽壁及底板发生渗漏，化清槽的水泥基础受到腐蚀，如不采取及时有效的处理措施，影响化清槽的安全使用和周边环境卫生，栾川县新科机械设备修复中心为了解决该问题，专门研发了XK117耐高温重防腐材料涂料
。
在化清槽槽壁喷涂3mm厚的XK117耐高温重防腐材料涂层，槽底板喷涂5mm厚的XK117耐高温重防腐材料涂层，将化清槽槽体与氢氧化钠溶液之间进行整体隔离防护，彻底解决化清槽受氢氧化钠溶液的碱腐蚀。
产品介绍
修复工艺
1.清理化清槽槽体内部所有的氧化物、沉淀物和其他杂质。
2.对待修部位进行人工打磨或喷砂，焊缝部位的焊渣必须清理干净，然后进行喷砂或用电动砂轮处理并有一定的粗糙度。打磨或喷砂后的钢构件用压缩空气清理干净，必须保持表面无油、干燥、干净，一般在4h内进行涂装，不能超过8h。
3.配制XK117防腐涂料，按照产品配比进行调配，并充分搅拌，混合均匀。（在现场调配时，根据工程量用多少、配多少，并在规定的时间里使用完）
4.XK117防腐涂料分2-3次喷涂，直至涂层厚度3mm（或5mm），确保表面材料整体均匀覆盖。
5.喷涂完成后5小时后涂层表面完成初固，之后再向化清槽通入热水（或蒸汽100℃左右）3小时，涂层材料完成固化，化清槽即可进料使用。
